제품 상세 정보:
|
| 상품 이름: | 드로우워크스 | 재료: | 탄소강 |
|---|---|---|---|
| 절차: | 위조 | 애플리케이션: | 오일 시추 |
| COC: | 공급하세요 | 상태: | 새롭습니다 |
| 강조하다: | 장비 성분을 꿰뚫는 탄소강,굴착 장치 성분을 만들기,API 드로우워크스 드릴링 |
||

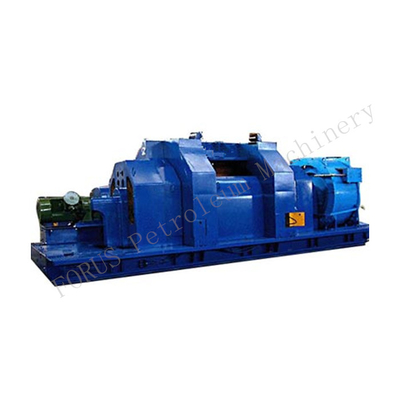

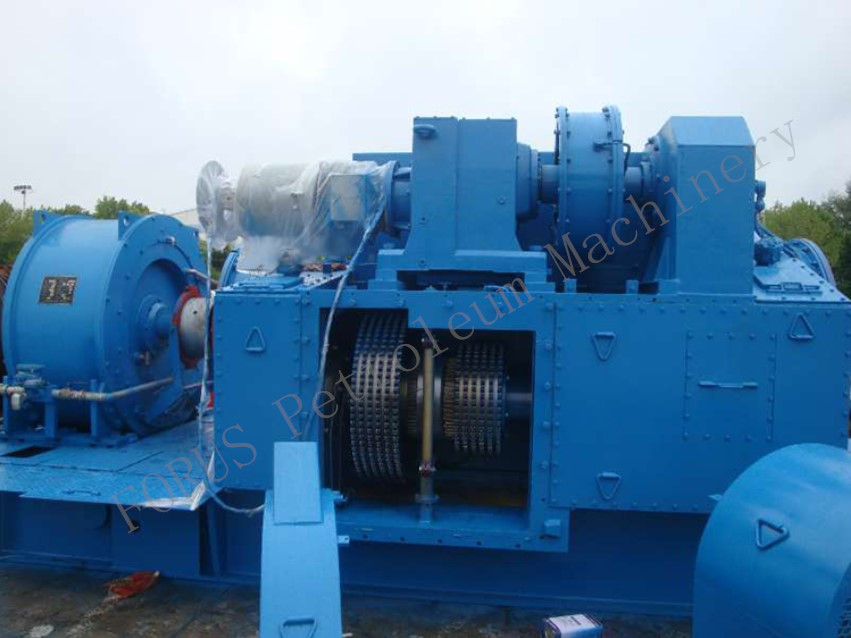

굴착 장치 성분 RG 오일 웰 드릴링 장치 JC50 드로우워크스
특징 :
드로우워크스의 디자인과 제조는 API Spec 7K와 SY/T 5532, 석유 굴착 장치에 대하여 표준인 드로우워크스에 따릅니다 ; 드로우워크스
시리즈는 기계적이거나 전기 전력에 의해 운전된 단일 드럼 또는 양면 북으로, 전체 세트와 다축 구조입니다 ; 메인 브레이크 사이에
그리고 전력 전송과 드릴링 / 개수 작동의 그 요구를 만족시키도록 정돈된 보조 브레이크. 윈치는 통합된 것 채택합니다
작동하기 위한 쉬운 유압 시스템, 공압 계통과 전기 시스템의 제어 ; 전기 구동 윈치의 기어 박스는 더를 채택합니다
강제 윤활은 큰 기준 단단한 톱니 표면에 의해서 걸립니다 ; 윈치와 그것의 동력 장치는 편리한인 변화하는 레일에 설치될 수 있습니다
운송 ;
상술
| 모델 | JC14 | JC18/11 | JC21/11 | JC28/11 | JC20 | JC30 | JC40 | JC50 | JC70 |
| 전원(HP) | 350 | 450 | 550 | 735 1000 | 550 | 750 | 1000 | 1500 | 2000 |
| 고속 바줄 당기기(lbf) | 31473 | 40465 | 44962 | 47209 | 44962 | 47200 | 62946 | 78683 | 109032 |
| 천공 밧줄 지름 (안에) | 7/8" | 7/8" | 1" ;1 1/8" | 1 1/8" ;1 1/4" | 1" ;1 1/8" | 1 1/8" ;1 1/4" | 1 1/4" | 1 3/8" | 1 1/2" |
| 기어 | - | - | - | - | - | - | 4는 2가지 반대를 진척시킵니다 | 6는 2가지 반대를 진척시킵니다 | 6는 2가지 반대를 진척시킵니다 |
| 주요 드럼 직경 Ｘ 폭 (안에) | 13.9 Ｘ 31.5 | 16.89 Ｘ 35.91 | 17.72 Ｘ 35.91 20.5 Ｘ 35.91 | 22 Ｘ 40.94 25 Ｘ 44 | 17.72 Ｘ 35.91 | 22 Ｘ 40.94 | 25.2 Ｘ 47.56 | 26.97 Ｘ 50.79 | 26.97 Ｘ 50.79 |
| 바이언링 드럼 직경 Ｘ 폭 (안에) | - | 12.76 Ｘ 35.91 (셀렉티드 짝짓기) | 13.39 Ｘ 37.2 (셀렉티드 짝짓기) | 13.39 Ｘ 37.2 (셀렉티드 짝짓기) 13.39 Ｘ 41 | - | - | - | - | - |
| 브레이크 허브 (디스크) 지름 Ｘ 폭 (안에) | 밴드 브레이크 38.19 Ｘ 8.27 | 밴드 브레이크 42.13 Ｘ 8.27 | 밴드 브레이크 42.13 Ｘ 10.51 (물 냉각) | 밴드 브레이크 45 Ｘ 10.51 (물 냉각)는 브레이크 50 Ｘ 10.51 (물 냉각)를 묶습니다 | 밴드 브레이크 42.13 Ｘ 12 (물 냉각) | 원판 브레이크 PZ40 59 Ｘ 2.36 | 원판 브레이크 PZ40 59 Ｘ 2.99 | 원판 브레이크 PZ40 59.84 Ｘ 2.99 | 원판 브레이크 PZ40 59.84 Ｘ 2.99 |
| 보조 브레이크 | / | 물 brake/124WCB | 224WCB | 324WCB 236WCB | 224WCB | 324WCB | FDWS40 | DWS50 | DWS70 |
| 메인 클러치 | ATD224H | ATD224H | ATD324H | ATD330H | ATD324H | ATD330H | LT1070/200T(low) LT900/250T(high) | LT1168/305T(low) LT965/305T(high) | LT1168/305T(low) LT900/305T(high) |
| 중량(파운드) | 6945 | 13999 | 14504 | 23170 27586 | 10882 | 17972 | 71379 | 93088 | 107116 |
| 모델 | JC30DB | JC40DB | JC40DJ | JC40DZ | JC50DB | JC50D | JC70DB | JC70D | JC90DB |
| 전원(HP) | 750 | 1000 | 1000 | 1000 | 1000 | 1500 | 2000 | 2000 | 3000 |
| 고속 바줄 당기기(lbf) | 47210 | 62947 | 62947 | 62947 | 78683 | 78683 | 109032 | 109032 | 145000 |
| 천공 밧줄 지름 (안에) | 1 1/8" ; 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 3/8" | 1 3/8" | 1 1/2" | 1 1/2" | 1 3/4" |
| 기어 | 스텝리스 속도 조정률 | 스텝리스 속도 조정률 | 4개 기어 | 4개 기어 | 2 기어 스텝리스 속도 조정률 | 4가지 포워드 4 반대, 스텝리스 속도 조정률 | 2 기어 스텝리스 속도 조정률 | 4가지 포워드 4 반대, 스텝리스 속도 조정률 | 2 기어 스텝리스 속도 조정률 |
| 메인 드럼 (안에) | Ф22.05 Ｘ 40.94 | Ф25.2 Ｘ 47.56 | Ф25.2 Ｘ 47.56 | Ф25.2 Ｘ 47.56 | Ф26.97 Ｘ 51.18 | Ф26.97 Ｘ 51.18 | Ф30.31 Ｘ 51.18 | Ф30.31 Ｘ 51.18 | Ф42 Ｘ 72.44 |
| 브레이크 허브 (디스크) 지름 Ｘ 폭 (안에) | 단일 디스크 브레이크 PZ30 Ф59.05 Ｘ 2.36 | 단일 디스크 브레이크 PZ40 Ф59.05 Ｘ 2.36 | 원판 브레이크 PZ40 Ф59.05 Ｘ 2.36 | 밴드 브레이크 | 단일 디스크 브레이크 PZ50 Ф59.84 Ｘ 2.99 | 원판 브레이크 PZ50 Ф59.84 Ｘ 2.99 | 원판 브레이크 PZ70 Ф59.84 Ｘ 2.99 | 원판 브레이크 PZ70 Ф59.84 Ｘ 2.99 | 원판 브레이크 Ф86.6 Ｘ 2.99 |
| 기어 하강기 속도 비율 | 5.2 | 7.5 | 4개 기어 | 4개 기어 | 8.5/5 | / | 10.4/5.4 | / | 8.76/5.72 |
| 보조 브레이크 | 메인 모터 다이나믹 브레이크 | 메인 모터 다이나믹 브레이크 | DWS40 자기를 띠 와류 제동 장치 | 236WCB | 메인 모터 다이나믹 브레이크 | DWS50 자기를 띠 와류 제동 장치 | 메인 모터 다이나믹 브레이크 | DWS70 자기를 띠 와류 제동 장치 | 메인 모터 다이나믹 브레이크 |
| 중량(파운드) | 41447 | 54816 | 51400 | 68511 | 77735 | 83731+27337 | 100376 | 88405+37337 | 168083 |
| 수송 폭 (ft) | 10.5 | 10.5 | 8.5 | 10.5 | 10.2 | 10.5 | 10.5 | 10.5 | 10.5 |
