F-1600 감탕뽐프 부분은 맥동 완충기를 위해 조립의 껍데기를 벗깁니다

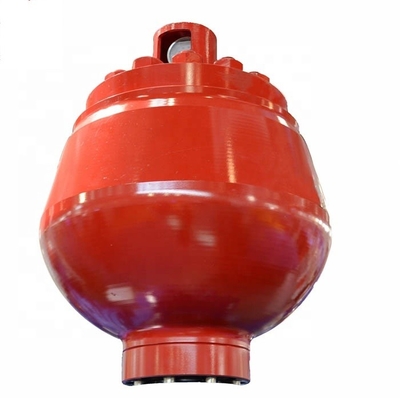

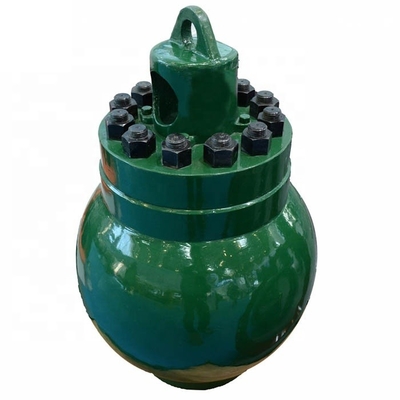

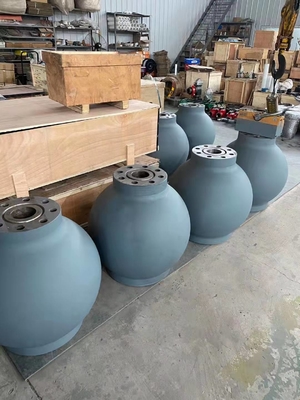

BOMCO F-1600용 펄세이션 댐퍼용 머드 펌프 부품 쉘 어셈블리

유압 실린더 어셈블리

FORUS는 1갤런에서 20갤런까지의 부피와 250psi에서 7500psi까지의 압력 범위의 다양한 드릴링 및 생산 구형 펄세이션 댐퍼를 제공합니다. 구형 펄세이션 댐퍼의 본체는 단일 조각 단조강으로 제작되어 용접 피로 파손 가능성을 제거합니다.

전체적인 구형 설계는 작은 부피에서 높은 효율성을 가능하게 하며 추가적인 구조적 지지대가 필요하지 않습니다. 구형 설계는 부착형 댐퍼보다 더 많은 배관 유연성을 제공합니다.

배출 펄세이션 댐퍼는 배출/배기 에어 백이라고도 하며, 머드 펌프 배출단의 주요 구성 요소입니다.

펄세이션 댐퍼는 유체 엔드의 배출 라인에 설치되며, 안정적인 압력과 압력 보상을 보장하는 역할을 합니다.

펄세이션 댐퍼의 작동 압력은 머드 펌프 작동 압력의 80%입니다.

1.-- F-500/ F-800 머드용 KB-45 펄세이션 댐퍼.

2.-- F-1000 / F-1300/ F-1600용 KB-75 펄세이션 댐퍼.

* 참고: 분리 가능한 펄세이션 댐퍼를 제거할 때는 먼저 압력을 해제해야 합니다.

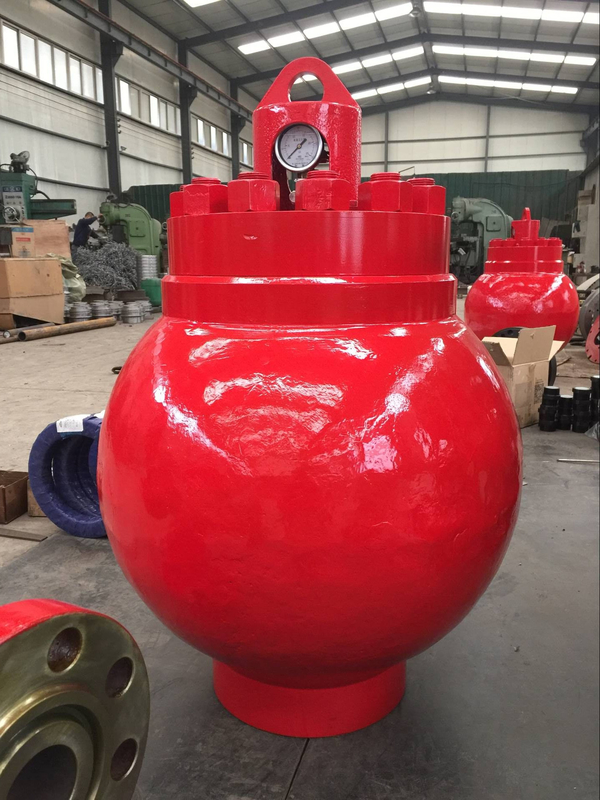

펄세이션 댐퍼 어셈블리

구성:

펄세이션 댐퍼는 펄세이션 댐퍼 쉘, 고무 블래더(다이어프램), 압력 게이지, 앵글 스톱 밸브(충전 밸브) 및 엔드 커버(하부 플레이트 개스킷) 등으로 구성됩니다.

머드 펌프 배출 펄세이션 댐퍼 특징:

1.-- 펄세이션 댐퍼는 4130 저온 내성 합금강으로 단조됩니다. 2.-- 펄세이션 댐퍼는 표면 거칠기 6.3의 정밀한 내부 챔버 크기를 가지며, 블래더의 수명을 연장합니다.3.-- 니트릴(NBR), 수소화 니트릴(HNBR 또는 HSN) 및 우레탄 다이어프램 사용 가능.

4.-- 충전 밸브/ 앵글 스톱 밸브 및 압력 게이지 보호 - 방진 커버에 단일 리프트 지점 없음.

5.-- 댐퍼 사용은 동력부 및 유체부 소모품의 수명을 연장합니다.

머드 펌프 부품 목록

항목

제품 설명

머드 펌프 모델

부품 번호

LS:3NB-1300C, 3NB-1000, 3NB-1000C,3NB-800

ITECO:T-500,T-800,T-1000,T-1600

Oil WELL:A-350-PT, A-650-PT,A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT

WEATHERFORD:MP-5, MP-8, MP-10, MP-13, MP-16

NATIONAL: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250,C-350, K-380, K-500-A, K-700

EMSCO:F-350,F-500,F-650,F-800,F-1000,FA-1300,FA-1600,FB-1300,FB-1600,FC-1600, FC-2200,FD-1000, FD-1600

GARDNER DENVER:PZ-7, PZ-8, PZ-9,PZ-10,PZ-11
