제품 상세 정보:
|
| 상품 이름: | 드릴 파이프 | 길이: | R1 R2 R3 |
|---|---|---|---|
| 등급: | E-75 X-95 G-105 S-135 | 산업: | 유전 드릴링 |
| 강조하다: | API 5DP 파이프를 꿰뚫기,보벽관을 꿰뚫는 유전,API OCTG 드릴 파이프 |
||

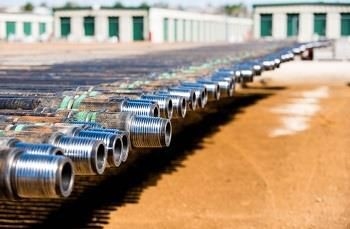

API 5DP 파이프 2 3/8 내지 5 1/2 OCTG E-75 X-95 G-105 S-135를 꿰뚫기
API 5DP 드릴 파이프
드릴 파이프는 무의미하고, 굴착 장치에 드릴 비트에 유정을 통하여 시추수와 토크를 전하는 트식-월드 배관입니다. 그것은 심한 내부여서 저항하기 위해 제조되고 외부 압력, 왜곡, 굽힘과 그것으로서의 진동은 둘다 회전하고 하부 홀 조립체 (BHA)를 높입니다. 드릴 파이프는 도구 조인트로서 언급된 파이프 중에 부문에 각각 마지막에 실이 꿰입니다. 그것은 제조되고, 샘플링되고, 시험되고 미국 석유 협회 (API)와 같은 표준 기술 조건에 따라 조사됩니다.
타입
표준 드릴 파이프는 드릴 스트링의 대부분을 구성하는 파이프 중에 긴 튜브부입니다. 그들은 일반적으로 관형 파이프 중에 31 피트 긴 섹션이지만, 어딘가에 길이에 18부터 45 피트 까지일 수 있습니다.
고중량 드릴 파이프 (HWDP)는 드릴 스트링에서 과도적 부분으로서 무게 또는 행위를 추가되는 관형 파이프입니다. 드릴 스트링 중에 이행 구획으로서, 그것은 피로 파괴 고장을 감소시키기 위해 드릴 색상과 표준 드릴 파이프 사이에 위치됩니다. 다른 애플리케이션에서 HWDP는 드릴 스트링을 압박하기 위해 부가하중으로서 사용됩니다.
드릴 색상은 BHA의 부품을 구성하는 드릴 스트링의 부품입니다. 그들은 드릴 파이프 보다 두터운 벽체, 무거운 그리고 더 엄격하고, 주로 진동과 충격력들을 꺾는 동안 드릴 비트를 압박하는데 사용됩니다.
드릴 파이프 등급
드릴 파이프 등급은 표준 api 등급 (E-75, X-95, G-105를 포함합니다, & S-135), 독점적 등급과 더불어.
API 등급 드릴 파이프
API SPEC 5DP는 세 제품 사양 수준 (PSL-1, PSL-2와 PSL-3)를 위해 석유와 천연가스 산업에서 시추와 생산 운영에 사용하기 위해 화난 관체 말과 융착 결합 도구 조인트와 철강 드릴파이프를 위한 기술적 전달 조건을 상세화합니다. PS-1은 벽 두께, 충격 강도를 상세화하고, 물질 등급에 고유한 강도 요구 사항을 만듭니다. 명세서 레벨 PL-2 / PL-3은 추가적 필수 요구사항을 가지고 있습니다.
<>
| API 드릴 파이프 등급 | 최소 산출 강도 (psi) | 최소 장력 강도 (psi) |
| E-75 | 75,000 | 100,000 |
| X-95 | 95,000 | 105,000 |
| G-105 | 105,000 | 115,000 |
| S-135 | 135,000 | 145,000 |
연강이라고 불리는 등급 Ｅ 드릴 파이프가 80,000 psi 항복 강도로 단위 영역마다 가장 낮은 항복 강도를 나타냅니다. 그것은 더 높은 힘 드릴 파이프 학년 보다 파괴 전에 보다 많은 비율의 한도 또는 긴장에 견딜 수 있습니다. 그것은 또한 부식과 침입에 더 저항력이 있습니다. 등급 Ｅ는 10,000부터 15,000 피트까지 매체 깊이 웰에서 이용됩니다.
그라데스 X-95, G-105, 및 S-135는 높은 세기 등급으로 간주됩니다. 그들은 더 깊은 우물을 서비스하도록 요구되는 상승 수율 힘을 나타냅니다.
독점적 등급
독점적 등급은 API SPEC 5DP에 의해 설명된 상술을 종종 초과합니다. 그들의 강화한 성능 속성은 시큼한 서비스와 중요한 서비스와 다른 사용자 정의 요구를 위해 개발됩니다.
시큼한 서비스 그레이드는 황화물 응력 부식 (SSC)에 저항합니다. SSC는 황화 수소가 참석할 때 발생할 수 있습니다. 수소의 진입은 더 높은 스트레스와 연결되었습니다, 저온과 저알카리도와 고염화물 콘텐츠가 그들을 증식과 실패를 깨뜨리도록 민감한 채로 남겨두어 강철 등급의 연성을 감소시킵니다.
비판적 서비스 그레이드는 스위트 가스 또는 높은 이산화탄소의 농도가 참석할 때 부식에 저항합니다. 그들은 수분 유입 적용에서 사용되는 비용 효율적 대안입니다.
정립
드릴 파이프는 표준 기술 조건에 따라 제조되고, 공칭 크기로 제공됩니다. 2가지 가장 중요한 차원 상술은 길이와 지름입니다.
길이
드릴 스트링은 드릴 파이프의 여러 부문의 위로 만들어집니다. 용어 입지는 드릴링의 60 내지 90 피트 완료하기 위한 웰 구멍으로 공급되는 드릴 파이프 중에 2 또는 3 부문을 언급합니다. 싱글이라고 불리는 파이프에서 각각 부분이 세가지 특징적 길이 범위 안으로 API에 의해 분류됩니다 ; R1과 R2와 R3.
1 (R1)를 정렬시키는 것은 최단 분류한 안에 길이, 더 산출관 또는 케이스와 18 내지 22 ft의 범위.
범위 2 (R2)는 드릴 파이프를 위한 표준 길이와 27에서부터 31 ft까지 범위로 간주됩니다.
범위 3 (R3)는 케이스에 일반적이고 또한 심해 드릴링 출원에서 배치합니다. 상승 길이는 드릴 파이프의 각각 입지에서 도구 조인트의 번호를 줄입니다. 하중이 각각 도구 조인트에 영향을 미쳤다는 후퇴는 큰 증가하고 있는 웨어와 드릴 파이프의 예상 수명을 감소시키는 것 입니다. 38 내지 45 ft의 R3 범위.
지름
드릴 파이프의 외경 (OD)는 2 3/8에서 6 5/8의 범위인 공칭 크기로 제공됩니다. 파이프의 지름은 구멍 짓경을 기반으로 선택됩니다. 효과적으로 머드 드릴링을 순환시키고 압력 손실을 최소화하기 위해, 구멍 짓경에 대한 드릴 파이프 외경의 비율은 0.6에 대한 것이어야 합니다.
도구 조인트
파이프의 각각 마지막은 도구 조인트를 통합시키고, 핀으로서 언급된 남자 나사 결합과 박스로서 언급되는 여성 나사 결합에 의해 구별됩니다. 그들은 파이프 위에 조립되고 용접됩니다. 도구 조인트는 강도, 나사 결합을 제공합니다. 그들은 시추의 고초와 스레드의 긴축과 감소의 많은 주기에서 살아남기 위해 튜브 몸체의 철강 보다 더 높은 내력으로 취급된 열입니다. 도구 조인트는 역전과 스레드 유형에 의해 지정됩니다.
역전
역전 (종스레드 마무리)은 나사 결합에 도구 조인트의 벽을 언급합니다. 드릴 파이프는 내부 역전 (IU) 또는 외부 역전 (EU) 또는 내부-외부 역전 (IEU)로 제공됩니다.
IU - 안에 내벽을 따라 내부 역전 증가된 두께는 획일적 곧은 외벽과 스레딩에서 제거된 금속을 보상합니다.
EU - 외부 역전에서 배관의 외부 직경을 따라 증가된 두께는 직선 구멍과 스레딩에서 제거된 금속을 보상합니다.
IEU - 내부-외부 역전에서 두께는 스레딩에서 제거된 금속을 보상하기 위해 내부와 파이프의 외벽 모두 증가됩니다.
나사 결합
도구 조인트는 나사 결합을 통합시킵니다. 그들은 독점적 스레드뿐만 아니라 표준 api 스레드도 포함합니다. 나사 결합의 각각 타입은 (TPI) 인치마다 스레드에 의해 지정되고 그것이 테이프녹화자입니다. 공통 API 도구 조인트는 정규고용인 (레그)과 전체 구멍 (FH)와 internal flush (조건)을 포함합니다.
특징
표준
API RP 5A5 - 이 국제 기준은 요구를 상세화하고, 한국산 유정용 강관의 현장 검사와 실험에 대한 권고에게 (OCTG)를 줍니다. 이 국제 기준은 관행을 커버하고 기술이 일반적으로 현장 검사에 사용했습니다 ; 그러나, 특정 실행은 또한 공장 점검에 적합할지도 모릅니다.
드릴 파이프 상술 :
| 사이즈 OD | 명사 상당어 중량 |
중량을 산정하세요 | 등급 | 두께 | 두껍게 된 형식은 (기록을 봅니다) | |||
| 에. | 밀리미터 | 파운드 / ft | 킬로그램 / Ｍ | 에. | 밀리미터 | |||
| 2 3/8 | 60.3 | 6.65 | 6.26 | 9.32 | E,X,G,S | 0.280 | 7.11 | EU |
| 2 7/8 | 73.0 | 10.4 | 9.72 | 14.48 | E,X,G,S | 0.362 | 9.19 | EU, IU |
| 3 1/2 | 88.9 | 9.50 | 8.81 | 13.12 | Ｅ | 0.254 | 6.45 | EU, IU |
| 3 1/2 | 88.9 | 13.30 | 12.31 | 18.34 | E,X,G,S | 0.368 | 9.35 | EU, IU |
| 3 1/2 | 88.9 | 15.50 | 14.63 | 21.79 | Ｅ | 0.449 | 11.40 | EU, IU |
| 3 1/2 | 88.9 | 15.50 | 14.63 | 21.79 | X,G,S | 0.449 | 11.40 | EU, IEU |
| 4 | 101.6 | 14.00 | 12.93 | 19.26 | E,X,G,S | 0.330 | 8.38 | EU, IU |
| 4 1/2 | 114.3 | 13.75 | 12.24 | 18.23 | Ｅ | 0.271 | 6.88 | EU, IU |
| 4 1/2 | 114.3 | 16.60 | 14.98 | 22.31 | E,X,G,S | 0.337 | 8.56 | EU, IEU |
| 4 1/2 | 114.3 | 20.00 | 18.69 | 27.84 | E,X,G,S | 0.430 | 10.92 | EU, IEU |
| 5 | 127.0 | 16.25 | 14.87 | 22.15 | X,G,S | 0.296 | 7.52 | IU |
| 5 | 127.0 | 19.50 | 17.93 | 26.71 | Ｅ | 0.362 | 9.19 | IEU |
| 5 | 127.0 | 19.50 | 17.93 | 26.71 | X,G,S | 0.362 | 9.19 | EU, IEU |
| 5 | 127.0 | 25.60 | 24.03 | 35.79 | Ｅ | 0.500 | 12.70 | IEU |
| 5 | 127.0 | 25.60 | 24.03 | 35.79 | X,G,S | 0.500 | 12.70 | EU, IEU |
| 5 1/2 | 139.7 | 21.90 | 19.81 | 29.51 | E,X,G,S | 0.361 | 9.17 | IEU |
| 5 1/2 | 139.7 | 24.70 | 22.54 | 33.57 | E,X,G,S | 0.415 | 10.54 | IEU |
