제품 상세 정보:
|
| 상품 이름: | 코일 튜빙 BOP | 사이즈: | 4-1/16" |
|---|---|---|---|
| 압력: | 70Mpa | 애플리케이션: | 오일 시추 |
| 강조하다: | 코일 튜빙 BOP 분출방지기,4 1/16 " 분출방지기,BOP은 방해물 API를 분출합니다 |
||

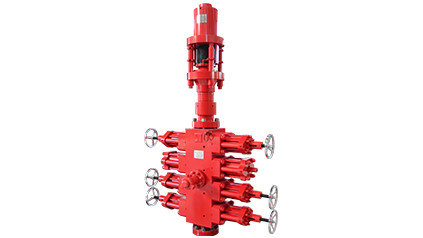

API 분출방지기 장비 코일 튜빙 BOP 모델 4 1/16"-10000psi
코일 튜빙 BOP은 핵심 부품이 건강하을 위해 코일 배관 작동에서 사용되는 장치를 제어하고 효과적으로 폭발 사고를 막고 안전 시공을 구현한다는 것 입니다. 주로 다음과 같은 두 파트로 구성됩니다 :
코일 배관 작동 BOP 스택
● BOP 박스는 옆으로 들어가는 입구 유형, 단순하고 편리한 교체 고무 코어를 채택하고, 코일 튜빙조차 작전에 있고, 고무 코어가 대체될 수 있습니다.
이중 실린더 구조, 밀봉과 믿을 만한 씰링에 대한 압력의 사용, 긴 서비스 라이프와 저압 통제와 ●.
● 원형은 옆으로 들어가는 입구 로크 구조, 사용하기가 쉽, 안정적인 성능을 만들었습니다.
네 Ram 코일 튜빙 BOP
가득 찬 봉합 램, 전단 램, 슬립 램과 절반 밀봉 램과 ● BOP.
탈착 구조 설계, 코일 튜빙의 피해를 감소시키기 위한 이의 고유한 디지안을 사용하는 ● 하락 램.
● 개폐기유는 작동하도록 쉬워 빠른 플러그 커넥터를 위해 조화시키고 그것이 안전하고 믿을 만한 보호를 갖추고 있습니다.
1. 상부 램 2.Ram 신체 3. 앞 램 충돌 4. 스크루
5. 로케이팅 키 6. 페더 키
전체 봉합 램 결합 구조
1. 전단 램 신체 2 위로. 스크류 3. 전단 블레이드
4. 전단 램 신체 5 아래로. 로케이팅 키 6. 스크루
전단 램 집회 스트러리세처
1. 슬립 몸체 2. Ram 신체 3. 위치결정 핀
4. 로케이팅 키 5. 스크루
하락 램 결합 구조
1. Ram 신체 2. 앞 충돌 3. 카운터바네스 4 .스크루
5. 최고 밀봉 고무 6. 키를 위치시키기
7. 스크루 8. 페더 키
파이프 램 결합 구조
코일 튜빙 BOP 스택스페시픽레이션
| 모델 | 4 1/16"-10000psi | 3 1/16"-10000psi | |
| 메인 보어 | 103.2 밀리미터 (4 1/16 ") | 77.8 밀리미터 (3 1/16 ") | |
| 체제에서의 정격작업 압력 | 70 MPa(10000psi) | ||
| 운영 체제에서의 정격작업 압력 | 21MPa(3000psi ) | ||
| 운영 체제에서의 추천된 동작 압력 | 8.4 ~10.5MPa(1200~1500psi) | ||
| 압력 상승으로서안에 글쎄요, 운영 압력이 따라서 증가되어야 합니다 | |||
| 최저 접속 | CB44 유니언 이음 | CB34 유니언 이음 | |
| 적용 가능한 구멍 | 최대 2 7/8 " | 최대 2 " | |
| 차원 | Ф432mm×1197mm | Ф290mm×836mm | |
| 중량 | 460 킬로그램 | 132 킬로그램 | |
코일 튜빙 BOP 주요 기술 명세서
| 모델 | 4 1/16"-10000psi | 3 1/16"-10000psi |
| 메인 보어 | 103.2 밀리미터 (4 1/16 ") | 77.8 밀리미터 (3 1/16 ") |
| 체제에서의 정격작업 압력 | 70 MPa(10000psi) | |
| 운영 체제에서의 정격작업 압력 | 21MPa(3000psi ) | |
| 운영 체제에서의 추천된 동작 압력 | 8.4 ~10.5MPa(1200~1500psi) | |
| 램의 설계 | 다음을 입각하기 위한 위로부터 블라인드, 전단기, 슬립, 파이프 | |
| 적용 가능한 구멍 내경 | 최대 2 7/8 " | 최대 2 " |
| 차원 (길이 Ｘ 폭 Ｘ 높이) | 1498년 | 1064mm×409mm×860mm |
| 648mm×2139mm | ||
| 중량 | 1993 킬로그램 | 655 킬로그램 |
