제품 상세 정보:
|
| 상품 이름: | 유자형 Ram BOP | 사이즈: | 18-3/4" |
|---|---|---|---|
| 압력: | 10000psi | 애플리케이션: | 오일 시추 |
| 강조하다: | Ｕ 타입 Ram BOP 분출방지기,분출방지기 장비 18 3/4 ",오일 시추 BOP 분출방지기 |
||

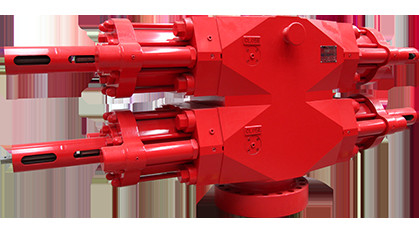

분출방지기 장비 유자형 Ram BOP은 18 3/4 " 10000 PSI를 지녔습니다
구조적인 특징
● 좋은 힘과 충격 인성을 가지면서, 가압된 성분은 재료를 만들고 있고 위조 채무 불이행을 피합니다.
● 중앙 플랜지는 합병된 밀봉을 사용합니다, 그것의 스위치가 램을 바꾸도록 쉬운 유압력에 의해 운영됩니다.
보조유를 갖춘 ●는 전통적 전단 램 BOP과 비교하여 실린더를 답니다, 그것이 기능, 더 작은 크기를 가지고 있습니다.
● Ram 충돌은 풍부하고, 자급 자족할 수 있는 밀봉을 사용합니다.
● 수동 로킹 장치는 유압 손실의 경우에, 표준 구성에 속합니다, 램이 닫힌 채로 남아 있다는 것을 그것이 보증할 수 있습니다.
● 설명서와 유압식 잠금 장치와 보조유 실린더는 유연하게 고객의 요구조건에 따르고 교체하도록 쉬워 설비될 수 있습니다.
● 저온에 저항력이 있는 BOP의 내측 셀은 BOP, 라디아트 열 안에서 스팀 플로우를 만들기 위해, 파이프라인을 처리할 수 있습니다. (의상 만드는 사람의 선택을 위해).
● 건강한 액체와 연락하는 높은 황에 저항력이 있는 BOP의 내부 부품은 H2S와 이산화탄소에 가장 높은 수준의 저항을 달성할 수 있는 고니켈 베이스 합금을 포장했습니다.
램 어셈블리
● 파이프 램
1. 최고 씨일 러버 2. Ram 신체 3. 전방 실 충돌
Ｕ 타입 Ram 구조물 스케치
전단 램
전단 램은 파이프를 웰로 잘라줄 수 있고, 맹목적으로 수원을 마무리하고, 또한 거기가 웰에서 어떤 파이프도 있지 않을 때 블라인드 램으로 사용했습니다. 전단 램의 설치는 원래 램과 똑같은 것 입니다.
정상 상태에서 ●는 비상시에는, 블라인드 램으로 사용했고 전단 램으로 사용했습니다.
● 전단 댐퍼는 반복해서 쪽관이고 블레이드를 손상시킬 수 없고, 그 블레이드를 입었고 수리 뒤에 재사용될 수 있습니다. 션카이는 밀봉 고무를 대체하도록 허락된 5 번 이상에서 전단기 삶과의 전단 램을 생성시킵니다.
● 보통 램 블레이드는 램 신체와 통합됩니다.
● 높은 황에 저항력이 있는 BOP의 램 블레이드는 램 몸으로 분리되며, 그것이 블레이드가 손상된 후에 블레이드를 바꾸고, 램 몸이 반복 사용에 유능하게 하기 쉽습니다.
● 전단 램의 상부 밀봉과 블레이드 사이의 접촉 밀봉면은 크며, 그것이 효과적으로 충돌 밀봉면에 대한 압력을 줄이고, 그것의 생명을 연장합니다.
1. 전단 램 2 아래로. 세트 스레더블유 3. 왼쪽 밀봉 4. 블레이드 위로
5. 최고 씨일 러버 6. 전단 램 신체 위로
7. 블레이드 실 8. 멈춤 나사 9. 옳은 밀봉 10. 하측 블레이드
높은 황에 저항력이 있는 Ｕ 종류 Ram BOP의 전단 램 결합 구조
1. 전단 램 신체 2 아래로. 왼쪽 씨일 러버
3. 전단 램 신체 4 위로. 상부 밀봉 충돌
5. 옳은 씨일 러버 6. 블레이드 실
Ｕ 식 Ram BOP의 전단 램 결합 구조
변하기 쉬운 Ram
변하기 쉬운 램은 파이프 스트링의 다른 지름을 밀봉하는데 사용될 수 있습니다. 변하기 쉬운 램은 변하기 쉬운 램, 상부 밀봉, 변하기 쉬운 전방 실로 구성됩니다. BOP에서 변하기 쉬운 램의 설치는 공통램으로서 똑같은 것에 있고 BOP의 어떠한 부분도 바꿀 필요가 없습니다.
1. 변하기 쉬운 Ram 충돌 2. Ram 신체 3. 상부 밀봉 충돌
Ｕ 타입 Ram BOP의 변하기 쉬운 Ram 결합 구조
Ｕ Ram BOP Specification&Model
| 운영 압력 (psi) |
(안에) 구멍을 내세요 | ||||||||
| 180-7 1/16 | 230-9 | 280-11 | 350-13 5/8 | 430-16 3/4 | 480-18 3/4 | 530-20 3/4 | 540-21 1/4 | 680-26 3/4 | |
| 140-20000 | Ｕ | ||||||||
| 105-15000 | Ｕ | Ｕ | Ｕ | Ｕ | |||||
| 70-10000 | Ｕ | Ｕ | Ｕ | Ｕ | Ｕ | Ｕ | |||
| 35-5000 | Ｕ | Ｕ | Ｕ | Ｕ | Ｕ | Ｕ | Ｕ | ||
| 21-3000 | Ｕ | Ｕ | Ｕ | Ｕ | Ｕ | Ｕ | Ｕ | ||
| 14-2000 | Ｕ | ||||||||
기록 :Ｓ Ram BOP Specification&Model
Ｕ는 Ｕ 타입 램 BOP을 대표합니다
| Specification&Model | 메인 보어 밀리미터 (안에) |
동작 압력 MPa(psi) |
개시 (단기통)을 위한 기름양 | 마감 (단기통)을 위한 기름양 | Ram 타입 | Ram 사이즈 (에) |
차원 밀리미터 | 체중 킬로그램 | 레코엔드 BOP 코드 | |||||
| 길이 | 폭 | 높이 | 단일 | 두배 | ||||||||||
| 단일 | 두배 | |||||||||||||
| 180 시리즈에서 (71/16 | FZ18-352FZ18-35 | 180(71/16) | 35 | 4.6 | 4.6 | Ｕ | maximum5 1/2 | 2477(3273) | 550 | 736 | 1116 | 1870 | 3586 | C11.002 C11.00 |
| FZ18-702FZ18-70 | 180(71/16) | 70 | 4.6 | 4.6 | Ｕ | maximum5 1/2 | 2487 (3363) | 550 | 806 | 1216 | 2190 | 4095 | C20.002 C20.00 |
|
| FZ18-1052FZ18-105 | 180(71/16) | 105 | 4.6 | 4.6 | Ｕ | maximum5 1/2 | 2477(3273) | 550 | 832 | 1242 | 2215 | 4066 | C08.002 C08.00 |
|
| 280(11in)시리즈 | FZ28-352FZ28-35 | 280-11 | 35 | 10.6 | 10.8 | Ｕ | maximum8 5/8 | 3105 (4165) | 650 | 898 | 1380 | 3775 | 6915 | C06.002 C06.00 |
| FZ28-702FZ28-70 | 280-11 | 70 | 10.6 | 10.8 | Ｕ | maximum8 5/8 | 3035(4065) | 660 | 950 | 1430 | 3900 | 7115 | C09.002 C09.00 |
|
| FZ28-1052FZ28-105 | 280-11 | 105 | 10.9 | 11.1 | Ｕ | maximum7 5/8 | 3035(4396) | 820 | 1205 | 1840 | 6660 | 11750 | C01.002 C01.00 |
|
| FZ28-1402FZ28-140 | 280-11 | 140 | 30.1 | 26.6 | Ｕ | maximum6 5/8 | 3890(5104) | 1050 | 1470 | 2200 | 9525 | 16933 | C10.002 C10.00 |
|
| 346 시리즈에서 (135/8 | FZ35-352FZ35-35 | 346(135/8) | 35 | 21 | 22 | Ｕ | maximum10 3/4 | 3647(4833) | 720 | 928 | 1501 | 5150 | 9750 | C21.002 C21.00 |
| FZ35-702FZ35-70 | 346(135/8) | 70 | 21 | 22 | Ｕ | maximum10 3/4 | 3707(4893) | 745 | 1115 | 1720 | 6020 | 10940 | C17.002 C17.00 |
|
| FZ35-1052FZ35-105 | 346(135/8) | 105 | 22.8 | 23.7 | Ｕ | maximum10 3/4 | 3957(5319) | 850 | 1340 | 2076 | 9310 | 16210 | C16.002 C16.00 |
|
| 540 시리즈에서 (211/4 | FZ54-142FZ54-14 | 540(211/4) | 14 | 16.3 | 17.4 | Ｕ | 최대 16 | 4120(5800) | 1000 | 944 | 1638 | 7450 | 14420 | C25.002 C25.00 |
| 540 시리즈에서 (211/4 | FZ54-352FZ54-35 | 540(211/4) | 35 | 51 | 56 | Ｕ | maximum16 | 4884(6364) | 1080 | 1300 | 2100 | 13720 | 26500 | C27.002 C27.00 |
| FZ54-702FZ54-70 | 540(211/4) | 70 | 51 | 56 | Ｕ | maximum16 | 4884(6364) | 1200 | 1742 | 2542 | 15718 | 29773 | C28.002 C28.00 |
|
| 680(263/4) | FZ68-212FZ68-21 | 680(263/4) | 21 | 36 | 37 | Ｕ | maximum20 | 5305(6646) | 1280 | 1214 | 1924 | 13300 | 24800 | C24.002 C24.00 |
| 주기 1. BOP 테스트 압력은 표준 압력의 1.5 번입니다 | ||||||||||||||
| 2. 운영 압력은 8.4Mpa부터 10.5Mpa 까지입니다 | ||||||||||||||
상술을 운영하는 Ｕ 식 전단 램
| BOP 타입 | BOP은 모형을 만듭니다 | 레코엔드 BOP 코드 | 실린더형 | 드릴 파이프의 상술 |
| Ｕ | (2)FZ28-35 | (2)C06.00 | 평원통 | |
| (2)C06.00 | 텐덤 부스터와 함께 실린더를 다세요 | 5 1/2 " 24.7lb/ft G-105 PSL-3 | ||
| (2)FZ28-105 | (2)C01.00 | 평원통 | ||
| (2)C01.00 | 텐덤 부스터와 함께 실린더를 다세요 | 5 1/2 " 24.7lb/ft G-105 PSL-3 | ||
| (2)fz 35-35 | (2)C21.00 | 평원통 | 5 " 19.5lb/ft G-105 PSL-3 | |
| (2)C26.00 | 텐덤 부스터와 함께 실린더를 다세요 | 5 1/2 " 24.7lb/ft S-135 PSL-3 | ||
| (2)fz 35-70 | (2)C17.00 | 평원통 | 5 " 19.5lb/ft G-105 PSL-3 | |
| (2)C30.00 | 텐덤 부스터와 함께 실린더를 다세요 | 5 1/2 " 24.7lb/ft S-135 PSL-3 | ||
| (2)fz 35-105 | (2)C16.00 | 평원통 | 5 " 19.5lb/ft G-105 PSL-3 | |
| (2)C23.00 | 큰 실린더 | 5 1/2 " 24.7lb/ft G-105 PSL-3 | ||
| (2)fz 54-35 | (2)C27.00 | 평원통 | 6 5/8 "27.7lb/ft S-135 PSL-3 |
Ｕ 유형 가변 Ram 범위
| BOP 타입 | BOP 모델 | 변수의 영역 Ram (안에) | ||
| Ｕ | (2)fz 28-35 | 2 7/8 -5 | ||
| (2)fz 28-70 | 2 7/8 -5 | |||
| (2)fz 35-35 | 2 3/8 -3 1/2 | 2 7/8 -5 | ||
| (2)fz 35-70 | 2 3/8 -3 1/2 | 2 7/8 -5 | ||
| (2)fz 35-105 | 3 1/2 -5 | 4 1/2 -5 1/2 | ||
| (2)fz 54-35 | 2 7/8 -5 7/8 | |||
