제품 상세 정보:
|
| 상품 이름: | 에스형 변수 Ram | 사이즈: | 2-7/8 내지 3-1/2 |
|---|---|---|---|
| 압력: | 5000PSI | 애플리케이션: | 오일 시추 |
| 강조하다: | 분출방지기 장비 Ｓ 유형,API16A 분출방지기 장비,5000PSI Ram 분출방지기 |
||

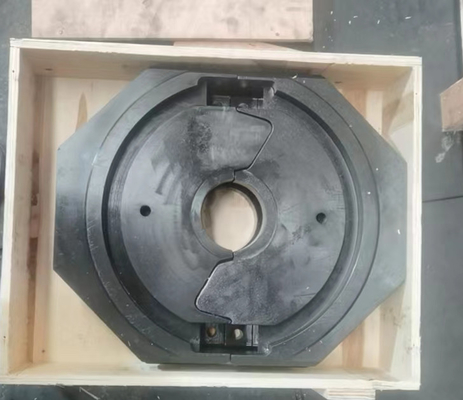

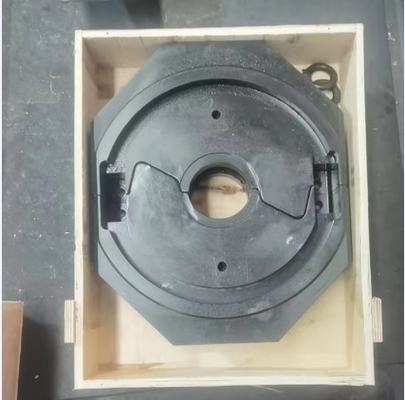

2 7/8 '3-1/2 분출방지기 장비 Ｓ 유형 가변 Ram과 구멍 API16A 5000PSI
구조적인 특징
● 가압된 성분은 좋은 강도와 충격 인성과 뛰어난 합금 강을 채택합니다.
● 고압 BOP의 도어 봉지는 유정 압력으로부터 밀봉을 더 낫는 합병된 밀봉을 사용합니다.
● 사용 플로팅 또는 필수적 게이트가 안전하게 밀봉하고 편리하게 변할 수 있습니다.
● 사용 부리엘 종류 오일 통로, 베어링 힌지는 유압식 힌지에서 분리됩니다.
● 힌지 구조는 내리고 증가하도록 단순하고 쉽습니다.
● 사용 큰 원형은 압력 하에 포탄의 피크 응력을 감소시키기 위해, 도처에 방에서 양쪽과 원형에 의한 통과에 모읍니다.
비슷한 외국 제품보다 작은 소형 구조와 ●.
● 저온에 저항력이 있는 BOP의 내측 셀은 BOP, 라디아트 열 안에서 스팀 플로우를 만들기 위해, 파이프라인을 처리할 수 있습니다.

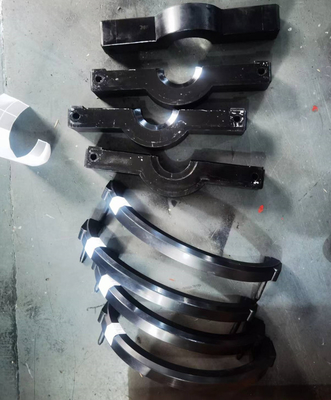

램 어셈블리
● 파이프 램
1. 상부 밀봉 2. 전방 실 3. Ram 신체
HF 타입 램 어셈블리
1. Ram 신체 2. 볼트 3. Ram 볼트 4. Ram 충돌
5. 클램프 홀더
Ｓ 타입 램 어셈블리
전단 램
전단 램은 파이프를 웰로 잘라줄 수 있고, 맹목적으로 수원을 마무리하고, 또한 거기가 웰에서 어떤 파이프도 있지 않을 때 블라인드 램으로 사용했습니다. 전단 램의 설치는 원래 램과 똑같은 것 입니다.
정상 상태에서 ●는 비상시에는, 블라인드 램으로 사용했고 전단 램으로 사용했습니다.
● 전단 댐퍼는 반복해서 쪽관이고 블레이드를 손상시킬 수 없고, 그 블레이드를 입었고 수리 뒤에 재사용될 수 있습니다. 션카이는 밀봉 고무를 대체하도록 허락된 5 번 이상에서 전단기 삶과의 전단 램을 생성시킵니다.
● 보통 램 블레이드는 램 신체와 통합됩니다.
● 높은 황에 저항력이 있는 BOP의 램 블레이드는 램 몸으로 분리되며, 그것이 블레이드가 손상된 후에 블레이드를 바꾸고, 램 몸이 반복 사용에 유능하게 하기 쉽습니다.
● 전단 램의 상부 밀봉과 블레이드 사이의 접촉 밀봉면은 크며, 그것이 효과적으로 충돌 밀봉면에 대한 압력을 줄이고, 그것의 생명을 연장합니다.

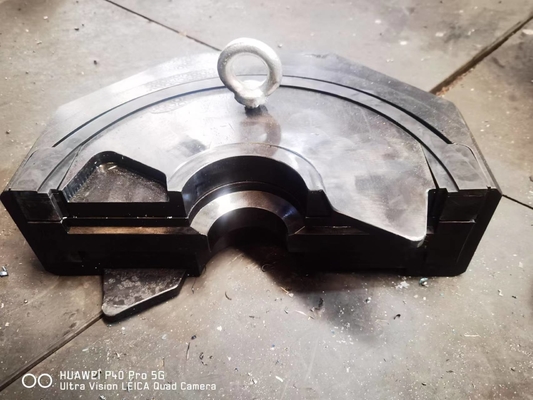

변하기 쉬운 Ram
변하기 쉬운 램은 파이프 스트링의 다른 지름을 밀봉하는데 사용될 수 있습니다. 변하기 쉬운 램은 변하기 쉬운 램, 상부 밀봉, 변하기 쉬운 전방 실로 구성됩니다. BOP에서 변하기 쉬운 램의 설치는 공통램으로서 똑같은 것에 있고 BOP의 어떠한 부분도 바꿀 필요가 없습니다.
1. 변하기 쉬운 Ram 충돌 2. Ram 신체 3. 상부 밀봉 충돌
Ｓ 타입 Ram BOP의 변하기 쉬운 Ram 결합 구조
Ｓ Ram BOP Specification&Model
| 운영 압력 (psi) |
(안에) 구멍을 내세요 | ||||||||
| 180-7 1/16 | 230-9 | 280-11 | 350-13 5/8 | 430-16 3/4 | 480-18 3/4 | 530-20 3/4 | 540-21 1/4 | 680-26 3/4 | |
| 140-20000 | |||||||||
| 105-15000 | Ｓ | Ｓ | Ｓ | Ｓ | |||||
| 70-10000 | Ｓ | Ｓ | Ｓ | Ｓ | Ｓ | ||||
| 35-5000 | Ｓ | Ｓ | Ｓ | Ｓ | Ｓ | Ｓ | Ｓ | ||
| 21-3000 | Ｓ | Ｓ | Ｓ | Ｓ | Ｓ | Ｓ | Ｓ | ||
| 14-2000 | Ｓ | ||||||||
기록 :Ｓ Ram BOP Specification&Model
Ｓ는 Ｓ 타입 램 BOP을 대표합니다
| Specification&Model | 메인 보어 밀리미터 (안에) |
동작 압력 MPa(psi) |
개시 (단기통)을 위한 기름양 | 마감 (단기통)을 위한 기름양 | Ram 타입 | Ram 사이즈 (에) |
차원 밀리미터 | 체중 킬로그램 | 레코엔드 BOP 코드 | |||||
| 길이 | 폭 | 높이 | 단일 | 두배 | ||||||||||
| 단일 | 두배 | |||||||||||||
| 180 시리즈에서 (71/16 | (2)FZ18-21 | 179.4(71/16) | 21-3000 | 1.6 | 2 | Ｈ | maximum5 9/16 | 1420 | 645 | 568 | 854 | 855 | 1540 | (2)S04.00 |
| (2)FZ18-35 | 179.4(71/16) | 35-5000 | 1.6 | 2 | Ｈ | maximum5 9/16 | 1420 | 645 | 624 | 910 | 895 | 1580 | (2)S48.00 | |
| (2)FZ18-70 | 179.4(71/16) | 70-10000 | 2.2 | 2.5 | Ｈ | maximum5 9/16 | 1720 | 640 | 897 | 1262 | 1660 | 3020 | (2)S62.00 | |
| (2)FZ18-105 | 179.4(71/16) | 105-15000 | 7.4 | 8 | Ｈ | maximum5 1/2 | 1988 | 820 | 922 | 1372 | 3175 | 5885 | (2)S29.00A | |
| 230(9in)시리즈 | (2)FZ23-21 | 228.6-9 | 21-3000 | 1.3 | 1.5 | HF | 최대 7 | 1526 | 565 | 580 | 866 | 705 | 1250 | (2)S79.00 |
| (2)FZ23-35 | 228.6-9 | 35-5000 | 4.7 | 5.3 | HF | 최대 7 | 2036 | 720 | 805 | 1190 | 1830 | 3415 | (2)S23.00 | |
| (2)FZ23-70 | 228.6-9 | 70-10000 | 7 | 8 | Ｈ | 최대 7 | 2324 | 850 | 1038 | 1518 | 3635 | 6835 | (2)S01.00 | |
| (2)FZ23-105 | 228.6-9 | 105-15000 | 10.2 | 10.9 | HF | 최대 7 | 2170 | 920 | 1140 | 1640 | 4150 | 7500 | (2)S93.00 | |
| 280(11in)시리즈 | (2)FZ28-21 | 279.4-11 | 21-3000 | 2.7 | 3.2 | Ｓ | 최대 8 5/8 | 1846 | 675 | 740 | 1100 | 1400 | 2550 | (2)S77.00 |
| (2)FZ28-35 | 279.4-11 | 35-5000 | 5.4 | 6.2 | Ｓ | 최대 8 5/8 | 2265 | 785 | 895 | 1325 | 2475 | 4550 | (2)S45.00 | |
| (2)FZ28-70 | 279.4-11 | 70-10000 | 7 | 8 | Ｈ | 최대 8 5/8 | 2324 | 850 | 1102 | 1582 | 3770 | 6850 | (2)S16.00 | |
| (2)FZ28-105 | 279.4-11 | 105-15000 | 14.6 | 16.7 | Ｈ | 최대 8 5/8 | 2650 | 1050 | 1244 | 1784 | 6303 | 11028 | (2)S67.00 | |
| 346 시리즈에서 (135/8 | (2)FZ35-21 | 346.1(135/8) | 21-3000 | 7.8 | 8.9 | Ｓ | 최대 10 3/4 | 2414 | 760 | 774 | 1164 | 2705 | 5115 | (2)S78.00 |
| (2)FZ35-35 | 346.1(135/8) | 35-5000 | 7.9 | 9.3 | Ｓ | 최대 10 3/4 | 2415 | 847 | 930 | 1370 | 3010 | 5480 | (2)S103.00 | |
| (2)FZ35-70 | 346.1(135/8) | 70-10000 | 18 | 20.7 | HF | 최대 10 3/4 | 2786 | 1085 | 1276 | 1782 | 6120 | 11135 | (2)S104.00 | |
| (2)FZ35-105 | 346.1(135/8) | 105-15000 | 17.4 | 20 | Ｈ | 최대 10 3/4 | 3074 | 1140 | 1420 | 1985 | 8945 | 16070 | (2)S115.00 | |
| 425 (163/4에) | (2)FZ43-35 | 425.5(163/4) | 35-5000 | 10.3 | 11.6 | HF | 최대 10 3/4 | 2923 | 1190 | 1090 | 1570 | 5300 | 9860 | (2)S95.00 |
| 476 시리즈에서 (183/4 | (2)FZ48-35 | 476.3(183/4) | 35-5000 | 24.5 | 27.9 | HF | 최대 16 | 3430 | 1440 | 1504 | 2072 | 9758 | 12286 | (2)S116.00 |
| (2)FZ48-70 | 476.3(183/4) | 70-10000 | 24.5 | 27.9 | HF | 최대 16 | 3430 | 1440 | 1618 | 2186 | 10312 | 20624 | (2)S102.00 | |
| 527(203/4in) | (2)FZ53-21 | 527.1(203/4) | 21-3000 | 12.2 | 13.6 | HF | 최대 16 | 3424 | 1165 | 1065 | 1650 | 6130 | 13355 | (2)S83.00 |
| 540 시리즈에서 (211/4 | (2)FZ54-14 | 539.8(211/4) | 14-2000 | 12.1 | 13.8 | HF | 최대 16 | 3300 | 1130 | 940 | 1480 | 5560 | 10200 | (2)S33.00 |
| (2)FZ54-35 | 539.8(211/4) | 35-5000 | 26 | 29.6 | HF | 최대 16 | 3590 | 1445 | 1320 | 1950 | 9270 | 17670 | (2)S105.00 | |
| 680(263/4in) | (2)FZ68-21 | 679.5(263/4) | 21-3000 | 32.6 | 37 | HF | 최대 18 5/8 | 4350 | 1450 | 1250 | 1870 | 12360 | 20290 | (2)S87.00 |
| 기록 :1. BOP 테스트 압력은 표준 압력의 1.5 번입니다 | ||||||||||||||
| 2. 운영 압력은 8.4Mpa부터 10.5Mpa 까지입니다 | ||||||||||||||
상술을 운영하는 Ｓ 식 전단 램
| BOP 타입 | BOP은 모형을 만듭니다 | 레코엔드 BOP 코드 | 실린더형 | 드릴 파이프의 상술 |
| Ｓ | (2)fz 18-70 | (2)S62.00 | 평원통 | |
| (2)S92.00 | 텐덤 부스터와 함께 실린더를 다세요 | 4 1/2 " 16.6lb/ft G-105 PSL-3 | ||
| (2)FZ28-35 | (2)S45.00 | 큰 실린더 | ||
| (2)S100.00 | 큰 실린더 | 5 " 19.5lb/ft G-105 PSL-3 | ||
| (2)fz 28-70 | (2)S16.00 | 평원통 | ||
| (2)S02.00 | 큰 실린더 | 5 " 19.5lb/ft G-105 PSL-3 | ||
| (2)fz 35-35 | (2)S103.00 | 평원통 | ||
| (2)S99.00 | 큰 실린더 | 5 " 19.5lb/ft G-105 PSL-3 | ||
| (2)fz 35-70 | (2)S104.00 | 평원통 | 5 " 19.5lb/ft G-105 PSL-3 | |
| (2)S112.00 | 큰 실린더 | 5 1/2 " 24.7lb/ft G-105 PSL-3 | ||
| (2)S117.00 | 텐덤 부스터와 함께 실린더를 다세요 | 5 1/2 " 24.7lb/ft S-135 PSL-3 | ||
| (2)fz 35-105 | (2)S115.00 | 평원통 | 5 " 19.5lb/ft G-105 PSL-3 | |
| (2)S113.00 | 텐덤 부스터와 함께 실린더를 다세요 | 5 1/2 " 24.7lb/ft S-135 PSL-3 | ||
| (2)fz 54-35 | (2)S105.00 | 평원통 | 5 " 19.5lb/ft G-105 PSL-3 |
Ｓ 유형 가변 Ram 범위
| BOP 타입 | BOP 모델 | 변수의 영역 Ram (안에) | |||
| Ｓ | (2)fz 18-70 | 2 3/8 -3 1/2 | |||
| (2)FZ28-35 | 2 3/8 -3 1/2 | 3 1/2 -5 | |||
| (2)fz 28-70 | 2 3/8 -3 1/2 | 3 1/2 -5 | |||
| (2)fz 35-35 | 2 3/8-3 1/2 | 2 7/8 -5 | 4 1/2-5 1/2 | 5-7" | |
| (2)fz 35-70 | 2 3/8-3 1/2 | 3 1/2-5" | 4 1/2-5 1/2 | 5-7" | |
| (2)fz 35-105 | 2 3/8-3 1/2 | 3 1/2-5" | 4 1/2-5 1/2 | 5-7" | |
| (2)fz 53-21 | 4 1/2 -5 1/2 | ||||
| (2)fz 54-14 | 4 1/2 -5 1/2 | ||||
| (2)fz 54-35 | 4 1/2 -5 1/2 | ||||
