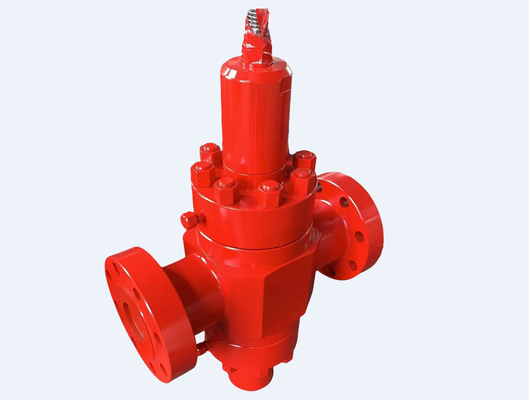

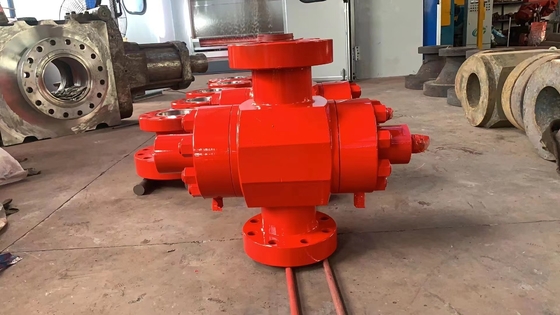

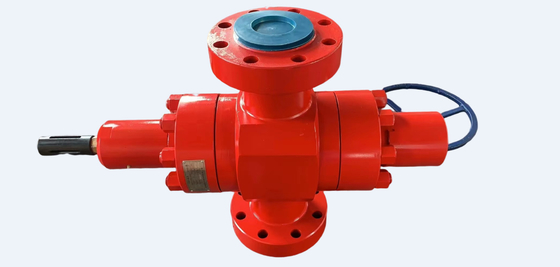

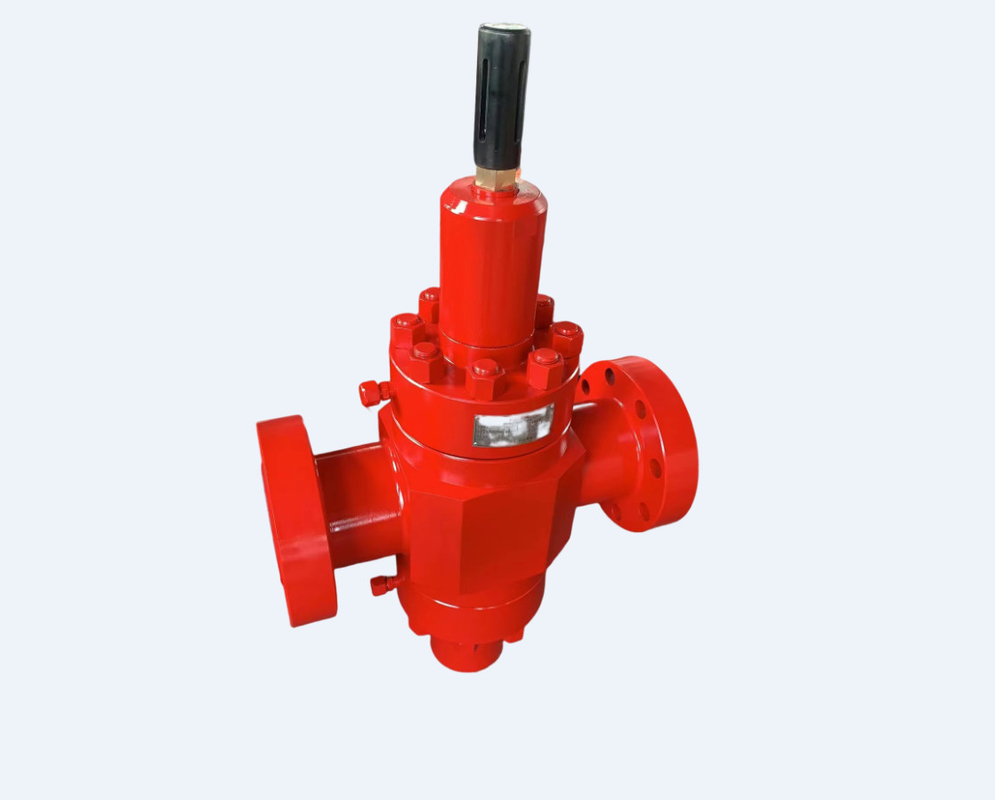

게이트 밸브 수동 평면 밸브 4 1/16 인치 압력 10000PSI API PSL3 체질 탄소 강철
1주요 목적 및 적용
판 게이트 밸브는 제어 파이프 라인 및 다른 매체의 통과 / 중지 70 MPa의 가등 작업 압력, 전체 도리 103mm를 필요로, 작업 온도 범위는 -29 °C ~ + 121 °C,그리고 어떤 매체에는 석유가 포함되나요?, 산성 환경과 비산성 환경에서의 천연가스와 다른 물질
2기술 사양
a. 제품 실행 표준: API SPEC 6A 웰헤드 및 X-마스 assy의 사양.
b. 정규 작업 압력: 70MPa (10000PSI)
c. 명목 구멍:103mm (4 1/16 in)
d. 수압 제어 오일 압력: 10.5 MPa
e. 명소 온도 수준: LU
f. 재료 수준: DD
g. 제품 사양 수준: PSL 3
h. 성능 요구 수준: PR1
3구조 특징
3.1 밸브는 밸브 몸, 밸브 좌석, 물결 스프링, 밸브 디스크, 밸브 스프링, 밸브 모닛, 스프링의 견과류, 포장 밀폐 등으로 구성된 밸브 상승 스탠 플릿 게이트 밸브입니다. (제과된 도면을 참조)
3.2모든 부분 (표면은 습기) 밸브는 합금강 또는 스테인레스 스틸로 만들어집니다. 기술 사양에 의해 설계 된 상태 요구 사항을 충족 할 수 있습니다.
3.3 밸브 좌석은 밸브 좌석이 밸브 판과 단단히 결합하여 밸브 구멍에 젤리 기름이 가득하고 가장 잘 밀착되도록 하는 플로트 밀폐 구조입니다.밸브 판과 밸브 좌석의 밀폐면은 45 ~ 62HRC 가죽의 딱딱한 용접 니켈 기본 탄화물로 처리됩니다., 고 강도 반 경사 및 반 스커로 밸브의 작동 수명을 늘립니다.
3.4 포장 필러는 명소 압력과 고압에서 효과적인 밀폐를 유지할 수 있는 ′′mouth′′형 구조입니다.
3.5. 밸브는 수압 제어 파이프 라인과 연결 된 후,오일 실린더의 위치는 플루이드 압력을 접촉하여 위아래로 이동하도록 밀어 그래서 밸브 줄기 밸브 판과 동기화 움직임을 가지고, 밸브는 열거나 닫을 수 있습니다. 위치가 움직일 때, 표시 줄기 함께 움직입니다, 밸브는 열기 위해 실행, 그렇지 않으면 밸브는 닫기 위해 실행됩니다.
4. 저장, 운송 및 유지보수 .
4.1밸브는 건조하고 공기가 좋은 방에 보관하고 밸브를 닫기 위해 구멍을 닫아야 합니다.
4.2저장하는 경우, 연결 끝은 노갈 방지 및 오염 방지 위해 기름을 칠해야합니다.
4.3. 배달 전에, 밸브 구멍은 고압 밀폐 기름으로 가득합니다. 사용 후, 여러 번 열기 / 닫기 또는 밀폐 표면에 약간의 누출까지,밀폐 지방은 밸브 모프의 밀폐 지방 주입 밸브를 통해 밸브 구멍에 주입되어야 합니다.필요에 따라, 봉인 기름 주입 밸브의 견과류를 풀고, 밸브 구멍에 봉인 기름 주입을 위해 고압 봉인 기름 주입 총을 연결, 그 다음 견과류를 skru.
4.4 밸브는 흐르는 매체를 열고 닫기 위해 사용된다. 사용 중에, 밸브는 완전히 열거나 완전히 닫아야 하며, 흐름을 조절하는 데는 사용이 금지되어 있다.다른 방법으로 밸브의 밀폐 특성과 작동 기간에 영향을 줄 수 있습니다..
5압력 검사 및 설치
5.1- 밸브 배달 전에,103.5 MPa의 수압 압력 테스트는 두 번 수행되었습니다. 반복 테스트를 금지하십시오.
a..시험 압력 절차: 두 끝은 세 번씩 분리하여 시험하고, 서 있는 압력 시간은 처음 3분 이하가 아니어야 합니다.서 있는 압력 시간은 두 번째와 세 번째 시간에 15분 이하가 아닙니다."스탠드업 압력 동안 누출이나 마감이 없어야 합니다.
5.3 파이프라인과 연결하는 밸브로서, BX155 링 밀폐 밀착은 밸브 끝에 설정될 수 있으며, 볼트와 견과류가 있는 플랜지 쌍을 연결한다.그리고 2개의 1′′수압 제어 테이블의 수압 파이프 라인의 조각은 수압 실린더의 측면의 상단 구멍과 아래 구멍과 안전하게 연결됩니다, 그래서 밸브는 열고 닫을 수 있습니다.
6. 수리
6.1. 밸브 디스크와 밸브 좌석의 두 개의 밀폐 사이에 약간의 누출이 있습니다, 밀폐 지방은 실패하면 밀폐 지방 주입 밸브 구멍에 주입 될 때,밀폐면은 긁히거나 마비될 수 있습니다.리노베이션은 표면과 바닥의 완공으로 이루어질 것입니다.
6.2밸브 줄기 또는 균형 줄기의 포장 필러에 누출이 나타나면 필러를 교체해야합니다.
