제품 상세 정보:
|
| Product Name: | Bonnet seal | Pressure: | 15000PSI |
|---|---|---|---|
| Material: | Rubber/HNBR | Part Number: | 645484-01-00-01 |
| Application: | Oilfield Drilling | Port: | Shanghai/Tianjin |
| 강조하다: | 18-3/4 인치 모노트 봉인,폭발 방지 장비 15000 PSI,TL형 BOP 모트 봉인 |
||
Cameron 18-3/4" 보닛 씰 블로우아웃 방지기 장비 15000 PSI "TL" 타입 이중 BOP 씰
웰 유체와 접촉하는 모든 금속 재료는 산성 환경에 대한 NACE MR0175/ISO 15156의 요구 사항을 충족해야 합니다.
제품블로우아웃 방지기 장비
상부 하우징과 본체는 볼트 연결 및 클로 척 연결의 두 가지 연결 형태를 가지고 있습니다.

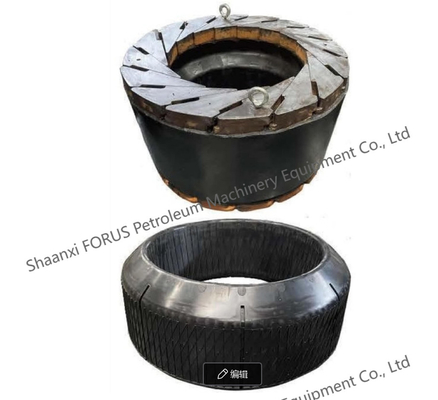

구형 고무가 있는 환형 BOP는 상부 하우징, 본체, 피스톤, 구형 고무 및 방진 링의 5개 부분으로 구성됩니다.
환형 BOP의 동적 씰은 립 구조의 씰링 링을 채택하여 씰링 링의 마모를 최대화하고
씰링은 신뢰할 수 있으며 고무는 쉽게 접히지 않으며 깔때기 효과가 있으며 웰 압력은 씰링을 돕는 기능 등을 가지고 있습니다.
매개변수
| 모델 | 보어(mm) | 작동 압력(Mpa/psi) | 닫힘 용량(L) | 열림 용량(L) | 치수(mm) | 총 중량(참조용)(kg) | 제품 코드 | |||||
| A | B | C | D | E | F | |||||||
| FH18-21 | 179.4 | 21/3000 | 21 | 15 | 745 | 769 | 141 | 309 | 37 | 225 | 1433 | RS11827.00 |
| FH18-35 | 35/5000 | 21 | 15 | 745 | 797 | 169 | 309 | 31 | 231 | 1520 | RS11168.00 | |
| FH23-21 | 228.6 | 21/3000 | 34 | 22.8 | 902 | 838 | 128 | 494 | 48 | 260 | 2398 | RS11143.00 |
| FH23-35 | 35/5000 | 42 | 33 | 1016 | 860 | 110 | 500 | 72 | 262 | 2986 | F9303.00 | |
| FH28-21 | 279.4 | 21/3000 | 50 | 39 | 1014 | 870 | 152 | 529 | 52 | 29 | 2950 | RS11150.00 |
| FH28-35 | 35/5000 | 6 | 72 | 1146 | 1110 | 242 | 676 | 74 | 313 | 4675 | RS11135.00 | |
| FH35-21 | 346.1 | 21/3000 | 94 | 69 | 1271 | 1105 | 170 | 470 | 80 | 345 | 5738 | RS11186.00 |
| FH35-21 | 35/5000 | 94 | 69 | 1271 | 1150 | 200 | 670 | 85 | 340 | 6415 | F35.00 | |
| FH48-35 | 425.3 | 35/5000 | 220 | 171 | 1683 | 1558 | 296 | 1410 | 428 | 534 | 16000 | RS1184.00 |
| FH53-21 | 527 | 21/3000 | 173 | 110 | 1375 | 1293 | 260 | 569 | 74 | 414 | 6994 | RS111100.00 |
| FH54-35 | 539.7 | 35/5000 | 241 | 181 | 2240 | 1718 | 315 | 1201 | 140 | 564 | 20230 | RS11801.00 |
특징
모델: 시추, 언더 밸런스 시추, 작업, 비 킬 작업 등의 요구 사항을 충족할 수 있습니다.
전체 크기: 보어는 4 1/16”에서 29 1/2”이고 압력은 500psi에서 15000psi입니다.
다양한 기능: 전단 램, 가변 램, 편심 램 등과 일치합니다. 특수한 조건에서 사용할 수 있습니다. 시리즈 전단 램은
5” S-135 시추 파이프를 전단하여 완전한 밀봉을 실현하고 안전을 보장합니다.
H2S 방지 성능은 NACE MR-01-75 표준을 충족하며, 심정, 고압정, 고 H2S정 개발에 적합합니다.
