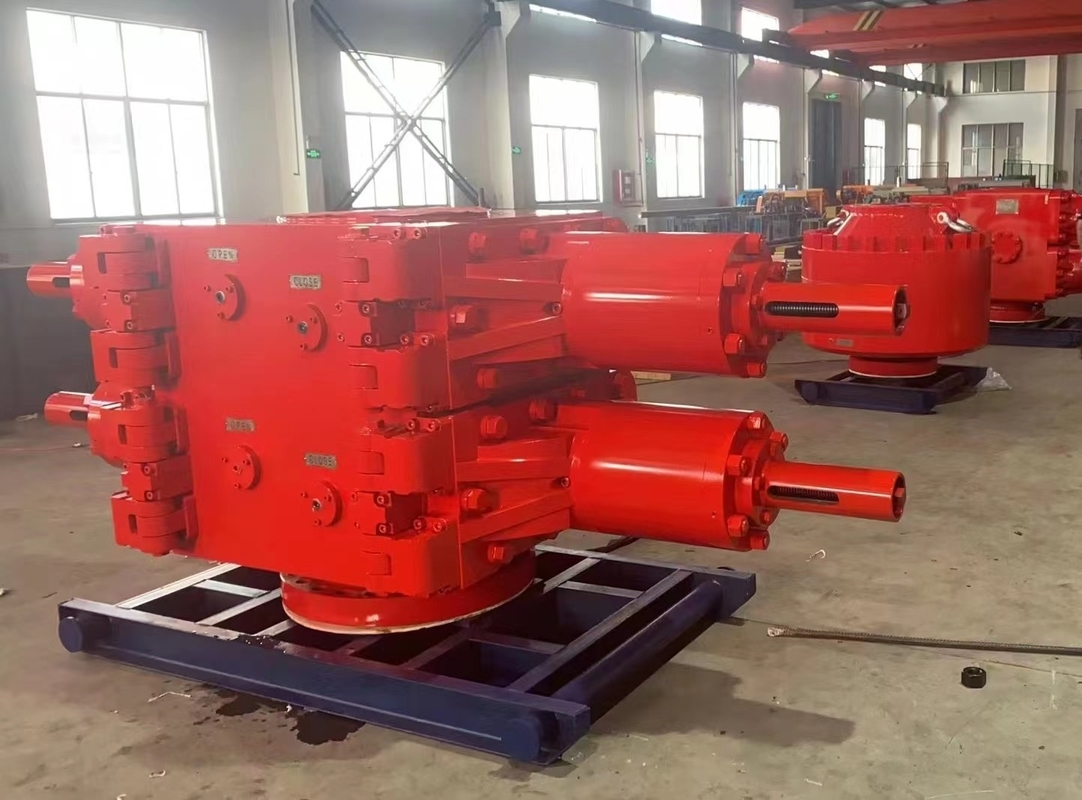

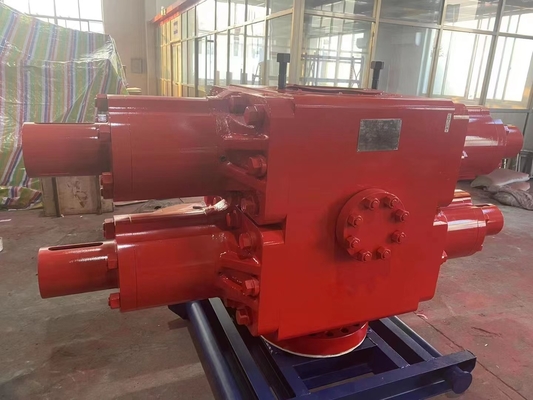

이중 램 BOP 석유장 뚫기 폭발 방지 장비 2FZ18-35

2FZ18-35 두 배 램 BOP 석유 펌프 펌프 펌프

I. 폭발 방지 장비 제품 모델: 2FZ18-35

II.폭발 방지 장비 주요 용도
수압 이중 램 폭발 방지기는 오일 (가스) 테스트 중에 폭발을 효과적으로 제어하도록 설계되었습니다. 또한 저압 우물머리에서 작업 전환 및 데이터 측정에 사용됩니다.수압 이중 램 폭발 방지기는 단독 또는 단일 램 폭발 방지기와 결합하여 사용할 수 있습니다.또한 반지형 폭발 방지제와 함께 사용할 수 있습니다.
III. 폭발 방지 장비 작업 원칙
1스위치 동작 원리
수압 제어 시스템의 고압유가 왼쪽과 오른쪽 수압 실린더의 닫기 방으로 들어가면펌프는 램 샤프트와 램 어셈블리를 램 챔버에 의해 정의 된 트랙을 따라 램 헤드의 중심으로 각각 이동하도록 밀어 램 셰프트를 구동고압의 기름이 왼쪽과 오른쪽 수압 실린더의 열 방으로 들어가면피스톤은 램 샤프트와 램 어셈블리를 구덩이 머리 중앙에서 멀리 이동하여 구덩이 머리를 여는 것을 추진합니다.게이트 스위치는 수압 제어 시스템의 역풍 밸브에 의해 폭발 방지 장치의 열 및 닫는 동작을 제어합니다.
2밀폐 원칙:
램 펌프는 램 펌프 상단 밀폐와 껍질 밀폐, 게이트 앞 밀폐, 파이프와 앞 밀폐 사이의 밀폐 등 4개의 밀폐를 갖추어야 합니다.가구와 옆구리 사이의 밀폐게이트 셰프트와 사이드 도어 사이의 밀폐.
게이트의 밀폐 과정은 두 단계로 나뉘어 있습니다. 첫째,게이트 샤프트는 밀폐 앞 부분을 압축하고 변형 게이트의 앞 밀폐 고무 코어를 밀어, 그리고 마지막으로 간섭 압축 밀폐 부분 밀폐 고무 코어와 껍질 사이에. 이것은 초기 밀폐를 만듭니다. 둘째, 우물 머리에 압력이있을 때,우물 압력은 더 압축하고 변형하기 위해 ram의 뒷에서 ram의 앞 봉인 밀어동시에, 우물 압력은 바닥에서 암을 밀어 껍질의 상단 봉인 표면 근처에 떠, 따라서 우물이라고 불리는 신뢰할 수있는 봉인을 형성합니다.압력이 밀폐 효과를 돕습니다..
구체적인 임무는 다음과 같습니다.
1우물 안에 파이프가 있을 때, 그것은 껍질과 튜브 사이의 고리 간격을 닫을 수 있습니다. 그것은 2 3/8와 2 7/8와 3 1/2와 완전한 밀폐 게이트를 장착 할 수 있습니다.반지형 공간을 닫을 수 있습니다.. 위의 사양과 파이프는 또한 케이블 게이트와 함께 제공됩니다. (특정 사양은 고객의 요구 사항에 따라 구성됩니다.)
2우물에는 드릴링 도구가 없을 때, 우물은 완전한 밀폐 게이트로 밀폐 될 수 있습니다.
3형성 압력을 효과적으로 제어하기 위해 오일 (가스) 테스트 분포장과 함께 압력 균형 작업을 달성 할 수 있습니다.
4우물 머리가 닫혀있을 때 우물 죽이고 우물 청소와 같은 특수 작업이 수행 될 수 있습니다.
IV. BOP의 주요 기술 매개 변수
이름: 수압 듀얼 램 폭발 방지기
모델: 2FZ18-35
가급적 작동 압력: 35Mpa
명목 지름: 180mm (7 1/16)
강도 시험 압력: 52.5 MPa
램 사양: 상부 구멍은 2 7/8?로 장착되어 있으며, 하부 구멍은 완전히 닫힌 게이트로 장착되어 있습니다.
**저쪽 연결: 350 플랜지
바닥 연결: 350 플랜지
