제품 상세 정보:
|
| 제품 이름: | BOP 전단 램 | ||
|---|---|---|---|
| 강조하다: | FZ35-35 시어 램 BOP,API 표준 셰어 램 BOP,석유 셰어 램 BOP |
||

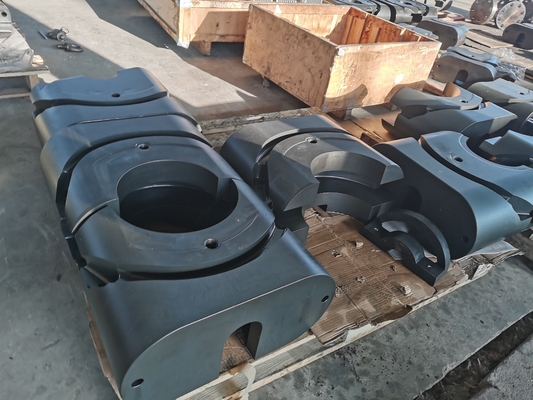

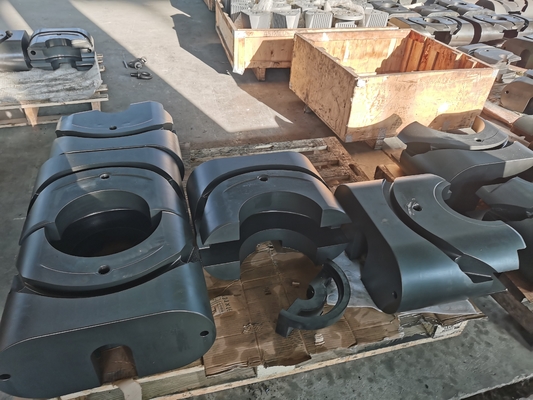

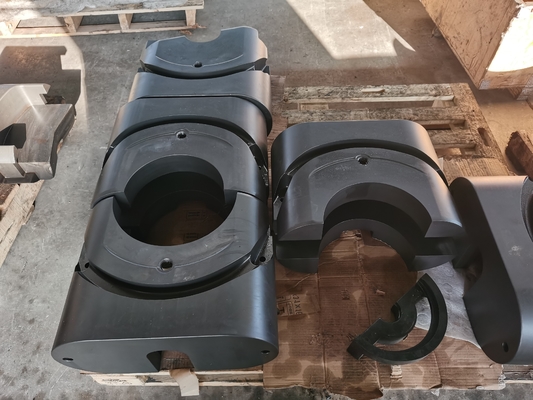

BOP 램 U 타입 램 BOP FZ35-35 API 표준 셰어 램

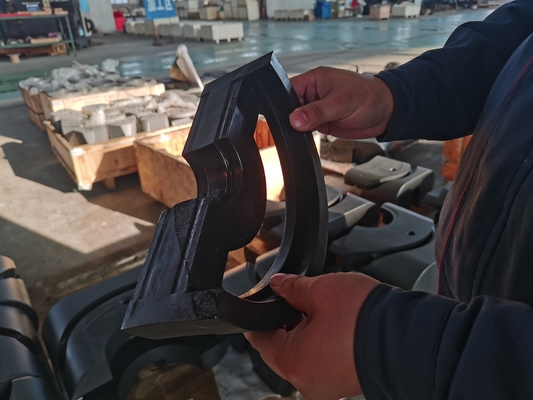

셰어 램
시어 램은 파이프를 잘라서 우물머리를 맹목적으로 닫을 수 있으며 우물 안에 파이프가 없을 때 맹목 램으로도 사용됩니다. 시어 램의 설치는 원래 램과 동일합니다.
● 정상 상태 에서 맹목적 인 양 떼로 사용 됩니다. 비상 시, 깎기 양 떼 로 사용 됩니다.
● 깎는 덤퍼 파이프 반복적으로 깎아 깎아 깎아 깎아 깎아 깎아 깎아 깎아밀폐 고무를 교체할 수 있습니다..
● 보통의 양파 칼은 양파 몸체 에 통합 되어 있다.
● 높은 유황 에 저항 하는 BOP 로 만든 램 블레이드 는 램 바디 와 분리 되어 있으며, 램 바디 는 손상을 입은 후 램 블레이드 를 쉽게 교체 할 수 있으며, 램 바디 는 반복적 으로 사용 될 수 있게 한다.
● 썰매 램 과 잎 사이 에 있는 접촉 봉인 표면 은 크다. 이 점 은 고무 봉인 표면 에 가해지는 압력 을 효과적 으로 감소 시키고, 그 수명 을 연장 해 준다.
변수 RAM
변동 램 파이프 줄의 다른 지름을 봉인하는 데 사용할 수 있습니다. 변동 램은 변동 램, 상단 봉인, 변동 앞 봉인으로 구성됩니다.BOP에 변동 ram의 설치는 일반적인 ram과 동일합니다, BOP의 어떤 부분도 변경할 필요가 없습니다.
U는 U형 RAM BOP
| 사양 및 모델 |
주요 뚫림 mm ((in) |
작업 압력 MPa ((psi) |
열기용 오일 양 (일체 실린더) | 닫기 위한 오일 양 (일체 실린더) | 램 타입 |
램 크기 (중) |
크기 mm | 무게 kg | 권장 BOP 코드 | |||||
| 길이가 | 너비 | 높이 | 싱글 | 두 배 | ||||||||||
| 싱글 | 두 배 | |||||||||||||
| 180 ((71/16인치) 시리즈 | FZ18-352FZ18-35 | 180(71/16) | 35 | 4.6 | 4.6 | U | 최대 5 1/2 | 2477(3273) | 550 | 736 | 1116 | 1870 | 3586 |
C11002 C1100 |
| FZ18-702FZ18-70 | 180(71/16) | 70 | 4.6 | 4.6 | U | 최대 5 1/2 | 2487 (3363) | 550 | 806 | 1216 | 2190 | 4095 |
C20002 C2000 |
|
| FZ18-1052FZ18-105 | 180(71/16) | 105 | 4.6 | 4.6 | U | 최대 5 1/2 | 2477(3273) | 550 | 832 | 1242 | 2215 | 4066 |
C08002 C0800 |
|
| 280[11인치] 시리즈 | FZ28-352FZ28-35 | 280-11 | 35 | 10.6 | 10.8 | U | 최대 8 5/8 | 3105 (4165) | 650 | 898 | 1380 | 3775 | 6915 |
C06002 C0600 |
| FZ28-702FZ28-70 | 280-11 | 70 | 10.6 | 10.8 | U | 최대 8 5/8 | 3035 ((4065) | 660 | 950 | 1430 | 3900 | 7115 |
C09002 C0900 |
|
| FZ28-1052FZ28-105 | 280-11 | 105 | 10.9 | 11.1 | U | 최대 7 5/8 | 3035 ((4396) | 820 | 1205 | 1840 | 6660 | 11750 |
C01002 C0100 |
|
| FZ28-1402FZ28-140 | 280-11 | 140 | 30.1 | 26.6 | U | 최대 6 5/8 | 3890 ((5104) | 1050 | 1470 | 2200 | 9525 | 16933 |
C10002 C1000 |
|
| 346 ((135/8 in) 시리즈 | FZ35-352FZ35-35 | 346 ((135/8) | 35 | 21 | 22 | U | 최대 10 3/4 | 3647 ((4833) | 720 | 928 | 1501 | 5150 | 9750 |
C21002 C2100 |
| FZ35-702FZ35-70 | 346 ((135/8) | 70 | 21 | 22 | U | 최대 10 3/4 | 3707 ((4893) | 745 | 1115 | 1720 | 6020 | 10940 |
C17002 C1700 |
|
| FZ35-1052FZ35-105 | 346 ((135/8) | 105 | 22.8 | 23.7 | U | 최대 10 3/4 | 3957 ((5319) | 850 | 1340 | 2076 | 9310 | 16210 |
C16002 C1600 |
|
| 540 (제211/4인치) 시리즈 | FZ54-142FZ54-14 | 540 ((211/4) | 14 | 16.3 | 17.4 | U | 최대 16 | 4120 ((5800) | 1000 | 944 | 1638 | 7450 | 14420 |
C25002 C2500 |
| 540 (제211/4인치) 시리즈 | FZ54-352FZ54-35 | 540 ((211/4) | 35 | 51 | 56 | U | 최대16 | 4884 ((6364) | 1080 | 1300 | 2100 | 13720 | 26500 |
C27002 C2700 |
| FZ54-702FZ54-70 | 540 ((211/4) | 70 | 51 | 56 | U | 최대16 | 4884 ((6364) | 1200 | 1742 | 2542 | 15718 | 29773 |
C28002 C2800 |
|
| 680 ((263/4) | FZ68-212FZ68-21 | 680 ((263/4) | 21 | 36 | 37 | U | 최대 20 | 5305 ((6646) | 1280 | 1214 | 1924 | 13300 | 24800 |
C24002 C2400 |
| 참고 1. BOP 시험압은 표준압의 1.5배입니다. | ||||||||||||||
| 2작동 압력은 8.4Mpa에서 10.5Mpa입니다. | ||||||||||||||
U형 셰어 램 운영 사양
| BOP 유형 | BOP 모델 | 권장 BOP 코드 | 실린더 타입 | 굴착 파이프 사양 |
| U | (2) FZ28-35 | (2) C0600 | 일반 실린더 | |
| (2) C0600 | 랜덤 부스터가 있는 실린더 | 5 1/2" 24.7lb/ft G-105 PSL-3 | ||
| (2) FZ28-105 | (2) C01.00 | 일반 실린더 | ||
| (2) C01.00 | 랜덤 부스터가 있는 실린더 | 5 1/2" 24.7lb/ft G-105 PSL-3 | ||
| (2) FZ 35-35 | (2) C21.00 | 일반 실린더 | 5" 19.5lb/ft G-105 PSL-3 | |
| (2) C26.00 | 랜덤 부스터가 있는 실린더 | 5 1/2" 24.7lb/ft S-135 PSL-3 | ||
| (2) FZ 35-70 | (2) C17.00 | 일반 실린더 | 5" 19.5lb/ft G-105 PSL-3 | |
| (2) C30.00 | 랜덤 부스터가 있는 실린더 | 5 1/2" 24.7lb/ft S-135 PSL-3 | ||
| (2) FZ 35-105 | (2) C16.00 | 일반 실린더 | 5" 19.5lb/ft G-105 PSL-3 | |
| (2) C2300 | 큰 실린더 | 5 1/2" 24.7lb/ft G-105 PSL-3 | ||
| (2) FZ 54-35 | (2) C27.00 | 일반 실린더 | 6 5/8 " 27.7lb/ft S-135 PSL-3 |
U 타입 변수 RAM 범위
| BOP 유형 | BOP 모델 | 변수 RAM 범위 (in) | ||
| U | (2) FZ 28-35 | 2 7/8"-5" | ||
| (2) FZ 28-70 | 2 7/8"-5" | |||
| (2) FZ 35-35 | 2 3/8 "-3 1/2" | 2 7/8"-5" | ||
| (2) FZ 35-70 | 2 3/8 "-3 1/2" | 2 7/8"-5" | ||
| (2) FZ 35-105 | 3 1/2인치-5인치 | 4 1/2"-5 1/2" | ||
| (2) FZ 54-35 | 2 7/8"-5 7/8" | |||
